倉敷市｜電気自動車（EV）用充電コンセント設置工事も承ります！

「電気自動車を購入予定の為、自宅に充電設備を作りたい」とのご要望をいただき、EVコンセントの設置工事を行いました。
今回は、配線が目立たないよう「床下隠蔽配線」を活用したこだわりの施工の様子をご紹介します。

工事内容

電気自動車（EV）用充電コンセント設置工事

お客様名

O様

施工エリア

倉敷市

リフォーム期間

１日

費用

約10万円

採用した商品

Panasonic　WK4322Q （ＥＶ・ＰＨＥＶ充電用１５・２０Ａ２００Ｖ）

施工事例No.

22220951

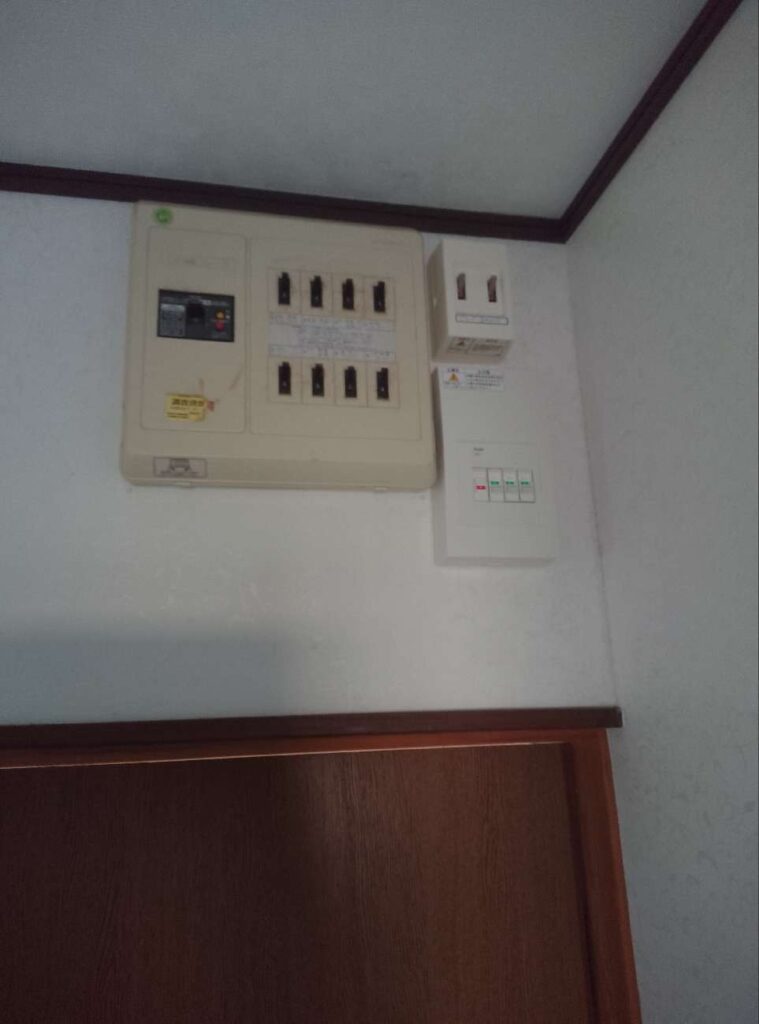

分電盤の確認と配線作業

•

  まずは室内の分電盤（ブレーカー）を確認します。EVコンセントは消費電力が大きいため、専用の漏電ブレーカーを新設します。 ここから配線を壁の中へ通し、床下へと送り込みます。

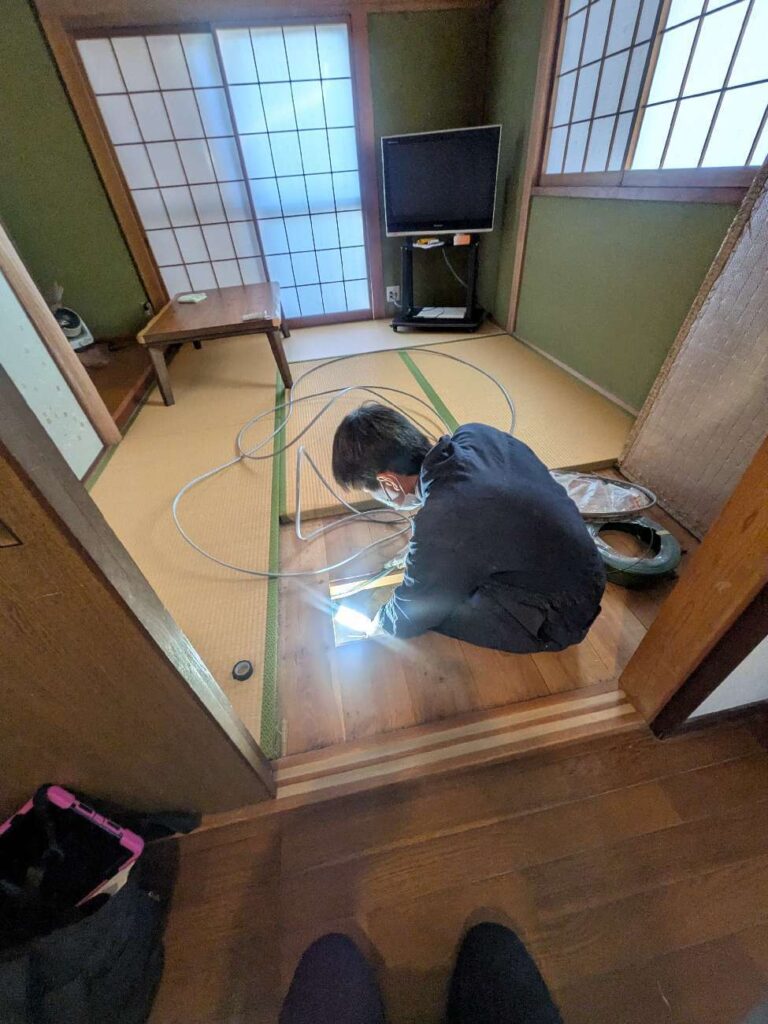

床下潜り込みによる隠蔽配線

•

  和室の畳を上げ、荒床の一部を開口して床下点検口を作成。専門の職人が床下に潜り込み、分電盤から外壁の出口までケーブルを牽引しました。 この作業を行うことで、室内の壁に長い配線カバー（モール）を這わせることなく、スッキリとした外観を保つことができます。床下は狭い空間ですが、確実・丁寧に配線を通していきます。

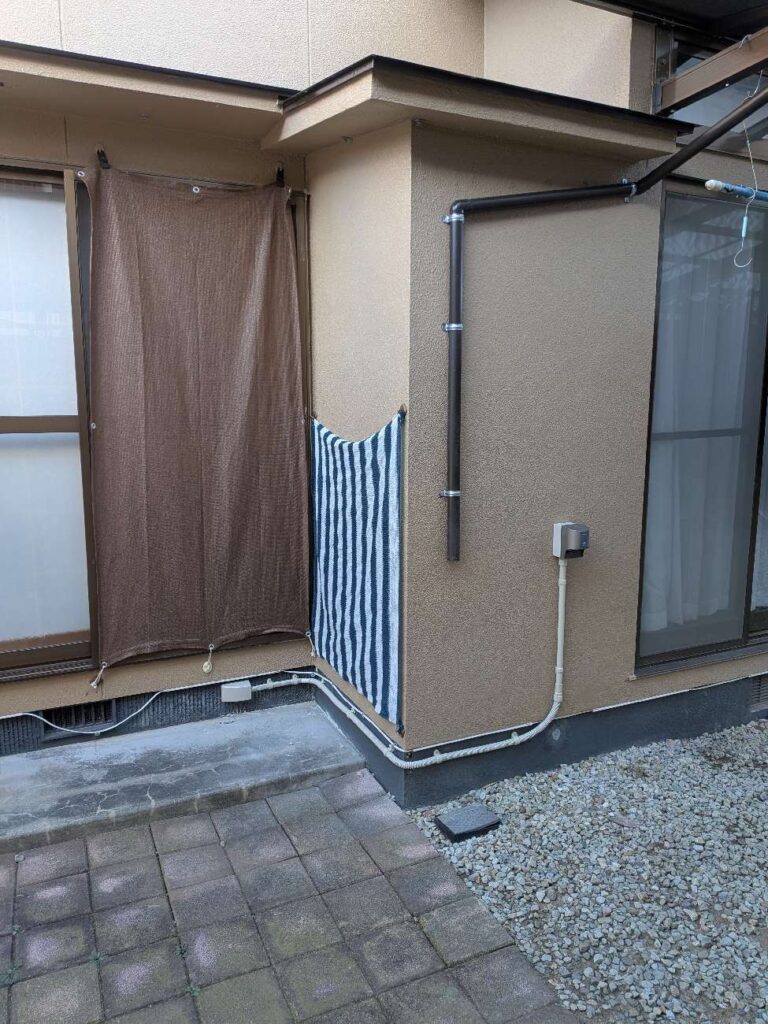

屋外コンセントの設置

•

  床下を通ってきたケーブルを外壁から取り出し、専用の配管（PF管）で保護しながらコンセント本体へ接続します。 家の基礎の構造も加味し、可能な限り近い部分から配線を出します。 構造上の問題で、一部露出配線になる場合がございます。

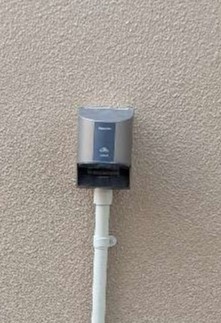

完了

•

  パナソニック製のEV充電専用コンセントを設置して完了です。 これでご自宅でいつでも安心・快適に充電ができるようになりました。

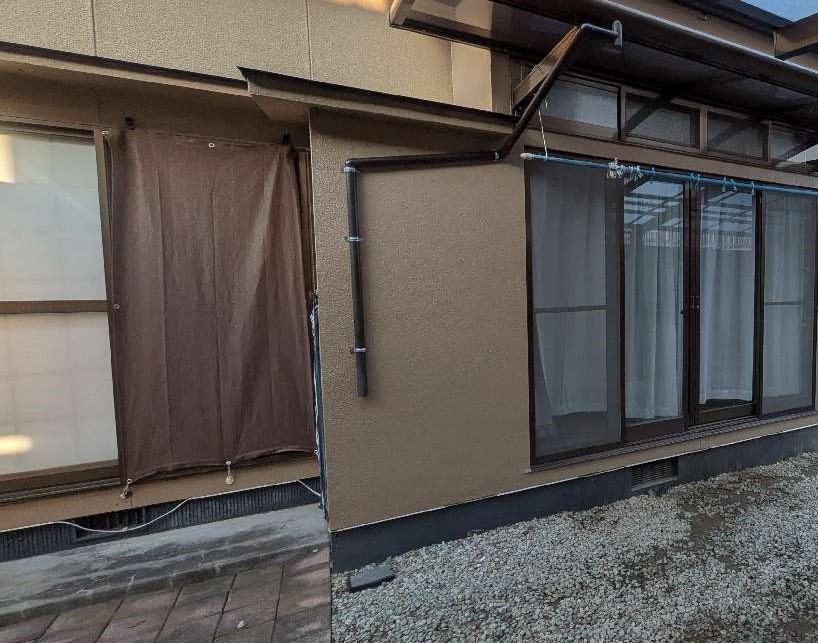

施工前

•

  充電したい箇所を何か所か候補を上げて、構造も加味した上で場所を決定いたしました
